Martin Product data sheet
Stainless-Steel-Foot-Heavy-Duty-Fix-Bolt-Down
Stainless-Steel-Foot-Heavy-Duty-Fix-Bolt-Down-100
Stainless-Steel-Foot-Heavy-Duty-Fix-Bolt-Down-100-M16-20
12140-G

12140/G

Stainless Steel Foot, Heavy Duty, Fix, Bolt/Down, Antislip

Polished AISI 304 stainless steel solid foot with 2 bolt/down holes, a glued NBR 80 shore anti-slip pad and a completely fix stainless steel screw. The spindle is made from round bar

Strenghts

Solid, heavy loads, bolt/down, antislip

Applications

Tooling machines

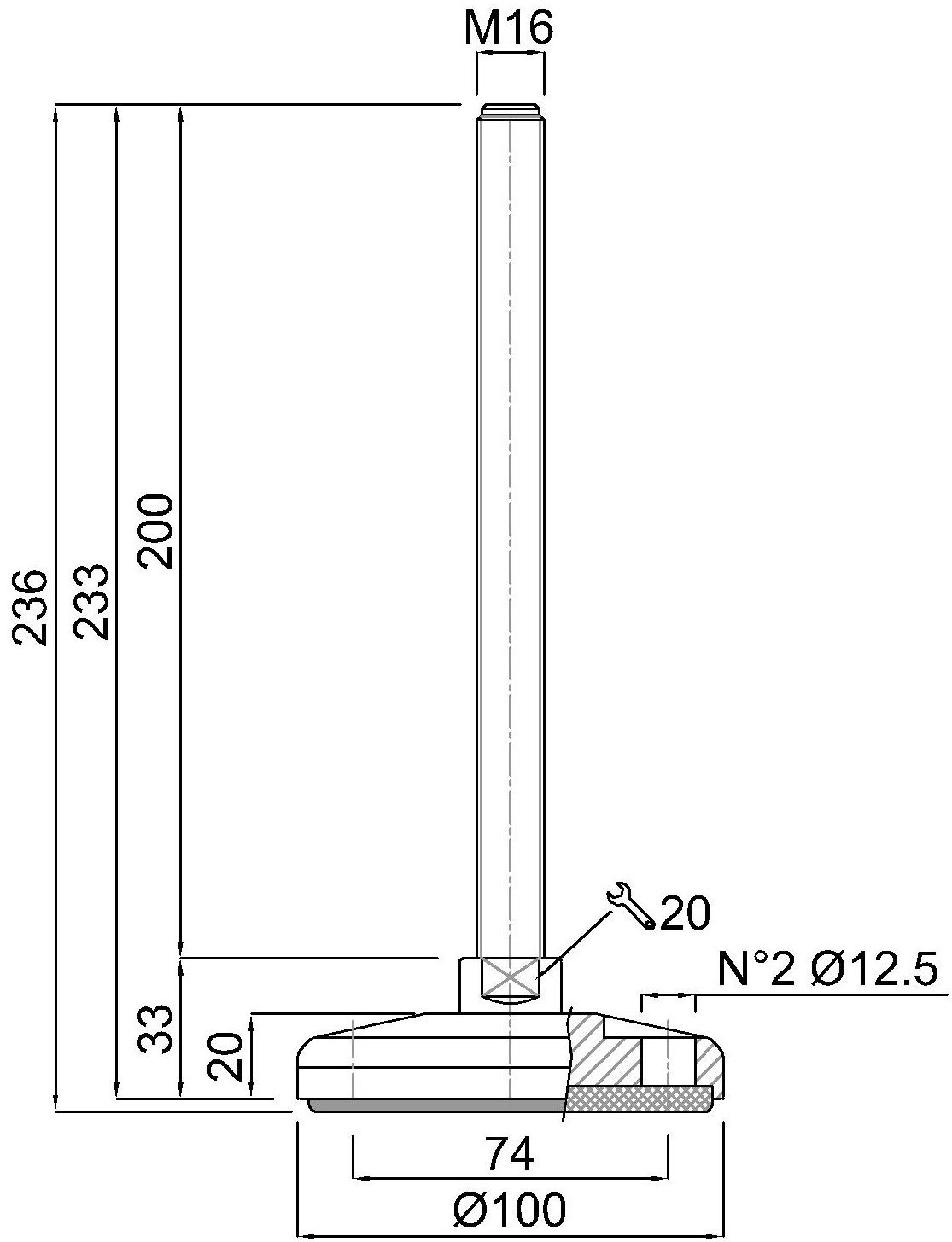

CODE 12140/G
SIZE (F)M16x2
FLOOR DISTANCE (A)33
STEM LENGTH (B)200,00
BASE SIZE (D)100
BASE HEIGHT (G)20
TOTAL HEIGHT (H)236,00
HOLE/S DISTANCE (I)74
REGULATION (SW)20
RUBBERFDA Black NBR 80 Shore
TREATMENTPOLISHED
WEIGHT (gr)1116
LOAD (Newton)35000
12140-G
Stainless-Steel-Foot-Heavy-Duty-Fix-Bolt-Down-100
