Martin Product data sheet
Hygienic-Machine-Foot-3A-Solid-Vulcanized-Bolt-Down
Hygienic-Machine-Foot-3A-Solid-Vulcanized-Bolt-Down-120
Hygienic-Machine-Foot-3A-Solid-Vulcanized-Bolt-Down-120-M36-32/45

27403F/3A

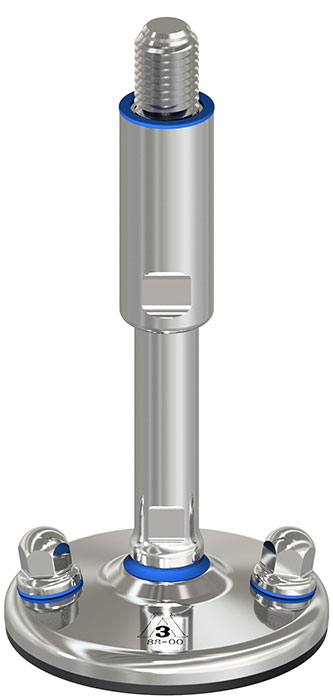

Hygienic Machine Foot 3A, Solid, Vulcanized, Bolt/Down

High-gloss polished AISI 304 solid stainless steel machine foot with vulcanized NBR 80 shore rubber pad, bolt/down option, fairly articulated half-threadless hygienic stem and a stainless steel thread-covering sleeve, mounted with an external top and internal bottom blue silicone gasket to prevent dirt intrusion, 3A accepted.

Strenghts

Hygienic solid foot with half-threadedless spindle and silicone gaskets mounted covering sleeve for the threaded part, heavy duty, vulcanized base, bolt/down option, 3A approved

Applications

Hygienic environments, food, pharma, dairy, meat processing

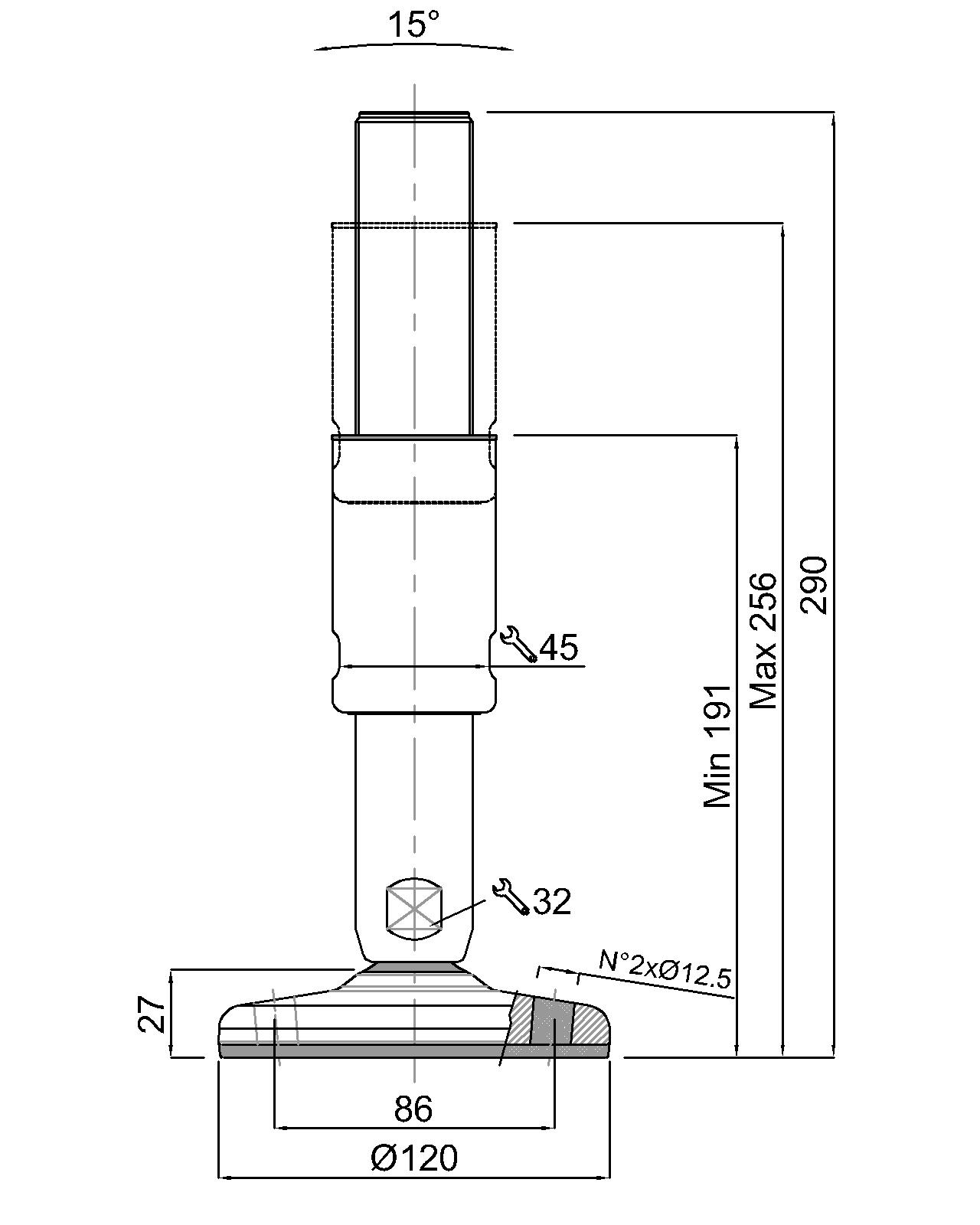

CODE 27403F/3A
SIZE (F)M36x4
FLOOR DISTANCE (A)55
STEM LENGTH (B)235,00
BASE SIZE (D)120
BUSHING DIAMETER (D1)50x85
BUSHING LENGTH (D2)85
REGULATION STROKE (E)65
BASE HEIGHT (G)27
TOTAL HEIGHT (H)290,00
MINIMUM HEIGHT (H2)191
MAXIMUM HEIGHT (H3)256
HOLE/S DISTANCE (I)86
REGULATION (SW)32/45
REGULATION 2 (SW2)45
RUBBERFDA Black NBR 80 Shore
TREATMENTHIGH-GLOSS POLISHED
WEIGHT (gr)3726
LOAD (Newton)80000
